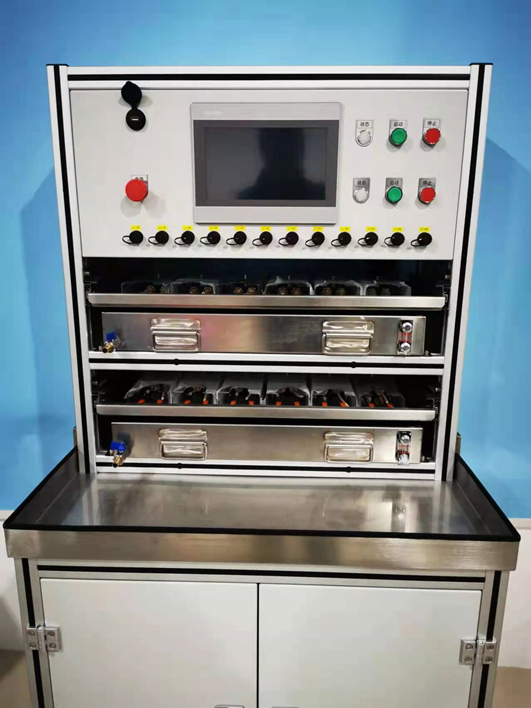

直流電機測試系統

時間：2022-08-01 人氣：來源：山東合運電氣有限公司


產品簡介：

直流電機測試系統主要用于直流減速電機生產線電機整機性能快速測試，該測試系統可實現電機整機的絕緣耐壓測試、空轉測試、負載測試、堵轉測試等測試項目的出廠檢驗。系統具備掃碼、激光打標、遠程數據數據檢測、測試數據導出等功能。系統測試工裝按客戶樣品定制開發，可快速夾裝；設備操作采用一鍵操作，具有測試效率高，用戶上手快等優點。測試系統采用觸摸屏+PLC方案，系統穩定性高，畫面簡潔。系統帶有多種數據傳輸接口，可實現合格產品自動激光打標，遠程數據上傳，測試數據U盤導出等擴展功能，方便用戶進行產品品質管理。

產品特點：

*依據客戶實際產品定制測試工裝自動夾裝工裝，自動化程度高，一鍵操作可測試所有數據；

*可選掃碼功能，實現測試數據與產品編號一一對應，產品質量可追溯管理；

*電機供電采用程控電源，電機工作電壓0-30V可任意設置，電流0-10A可任意設置；

*采用交流伺服電機負載，負載調節范圍寬0-2NM可任意設置；負載調節精度高，最小調節量可達0.01NM；

*具有電機電壓補償功能，測量數據更精確、穩定；

*用戶可設置各項檢測數據的上下限值，有數據超限提示“不合格”；并聲光報警；

*測試合格產品數據自動保存；支持U盤導出數據，進行數據存檔或產品質量管理；

*激光打標系統，測試合格產品，系統可按用戶設計標簽進行電機外殼標簽打印。

產品技術參數：

測試項目	空載電壓、空載電流、空載轉速、靜態扭矩、額定電壓、額定電流、額定轉速、額定扭矩、堵轉電壓、堵轉電流、堵轉扭矩
顯示方式	12.1寸觸摸屏
測試方式	快速夾裝，一鍵操作；測試、激光打標串行。
負載測試	負載范圍	0-2NM可設定（可定制）
	負載設置精度	±0.01NM
	扭矩檢測精度	±（0.2%±5個字）
轉速測試	檢測范圍	1-10000轉/分
轉速測試	檢測精度	±（1%FS±5個字）
電源輸出	電壓輸出	0-30V可調；帶終端電壓補償
	電流輸出	0-10A可調；
	其他規格電壓、電流可定制
電壓檢測	檢測精度	±（0.1%±3個字）
電流檢測	檢測精度	±（0.1%±3個字）
絕緣電阻	電壓輸出范圍
交流耐壓	可按客戶需求選配
激光打標	可選配
