過載繼電器
時間：2022-12-01 人氣： 來源：山東合運電氣有限公司

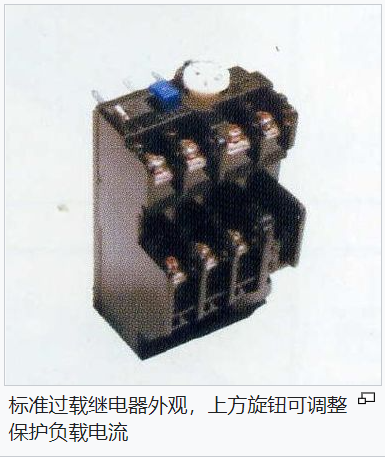

過載繼電器，是做為過熱過載電流保護的電控元件，通常裝設于接觸器后方，并做為防止高功率馬達電流過載之用途。
專業用語
過載繼電器英文是ThermalRelay又稱為Overloadrelay、OverCurrentRelay，英文代號是TH-RY或O?L，中文又常譯作熱動繼電器、過電流繼電器、積熱繼電器。繼電器(英文：Relay)也稱為電驛，因此工業用語也常稱為過載電驛、積熱電驛、熱繼電器。
動作原理
過載繼電器利用雙金屬片作為電動機之過負載保護用，當電動機發生過載時，使串聯于主電路的發熱元件發熱，并使鄰近的雙金屬片(bimetal)受熱而彎曲，致使接點被頂開，電動機控制回路因此被切斷，而電動機也隨之斷電，以達到保護之目的，因此與一般繼電器功能與使用上有很大不同。
雙金屬片是指兩種不同膨脹系數之金屬疊合而成，當電路負載電流超過設定標準時，串聯在主電路之電阻產生熱量使雙金屬片受熱，膨脹系數較大的金屬片伸長較多，而較小的金屬片伸長較少，故雙金屬片即成彎曲狀而推動斷回路用的接點，并導通警報用回路接點。
使用事項
過載繼電器只能作為控制電動機的過載保護，不能作為短路保護。
裝設時必須了解保護對象的額定電流，選擇規格必須為額定電流的+20%。
通常直接裝設于電動機的啟動接觸器(MagneticContactor)之后。
當電流過高或者因負載電流超過設定時，就會啟動過載繼電器而斷回路，雖然可借由重設紐回復通路，但如果裝置過載繼電器啟動時，不可任意調高設定電流，應查明過載原因，否則極易燒毀被保護之裝置。
